3Dモデルのインポート

次のいずれかを行う。

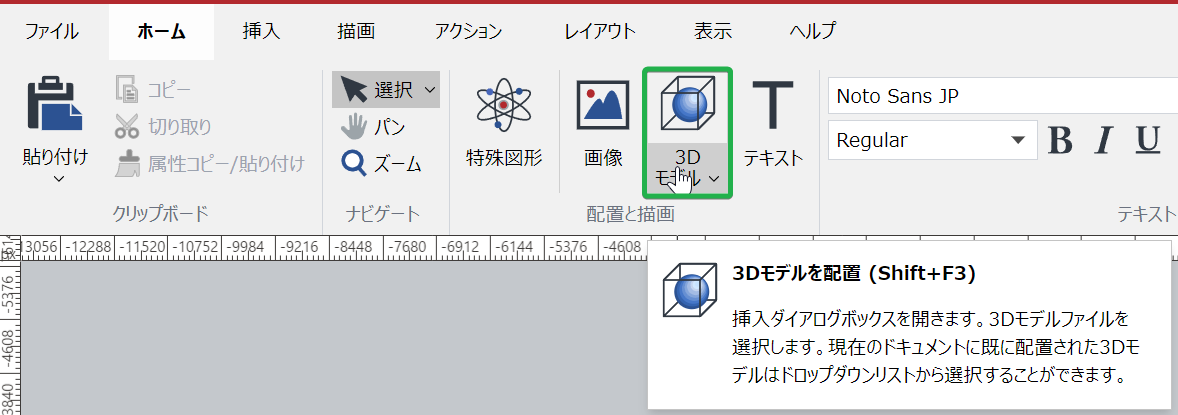

• クリックする3Dモデルボタンをクリックすると、 配置して描画のパネルホームリボンタブ。

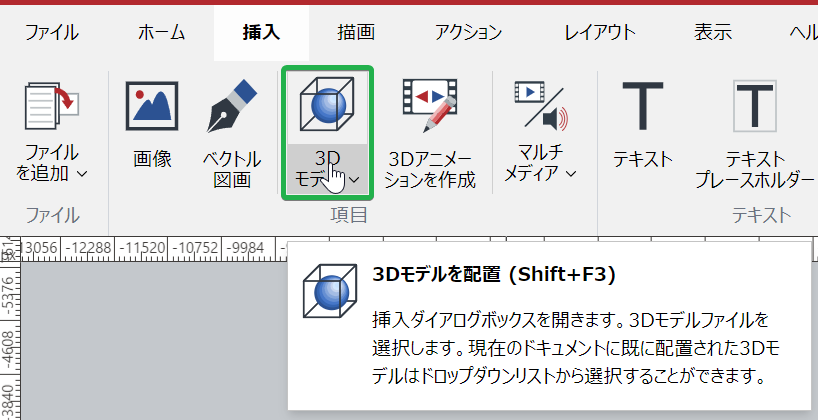

• クリックする3Dモデルボタンをクリックすると、 項目のパネル挿入リボンタブ。



• ボタンを押すShift+F3キーの組み合わせ。

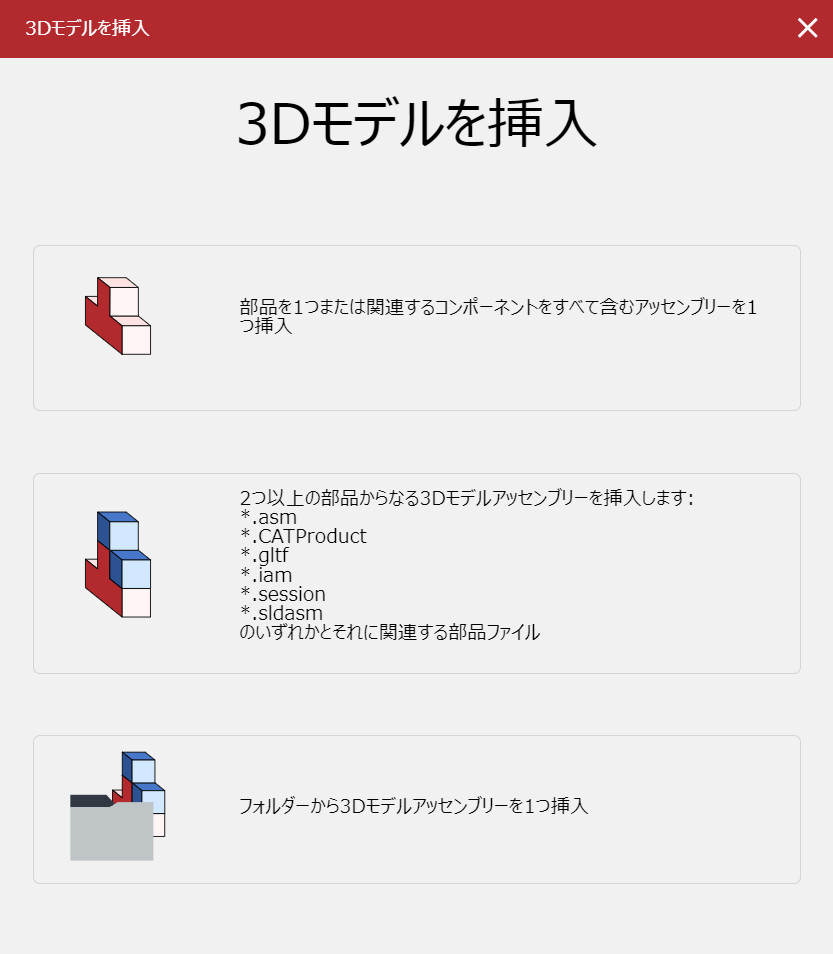

3Dモデルの挿入ダイアログボックスが表示される。

で3Dモデルの挿入ポップアップダイアログボックスで、必要なオプションボタンをクリックする。

• 1つのパーツまたはすべての関連構成部品を含む1つのアセンブリを挿入

• 複数のパーツの3Dモデルアセンブリを挿入する

• フォルダから3Dモデルアセンブリを挿入

システムがファイルをアップロードするためのブラウザダイアログを開きます。

ファイルをアップロードするためのブラウザダイアログで、必要な3Dモデルファイルとフォルダを検索して選択し、 開くファイルを確認するダイアログボックスが表示される。

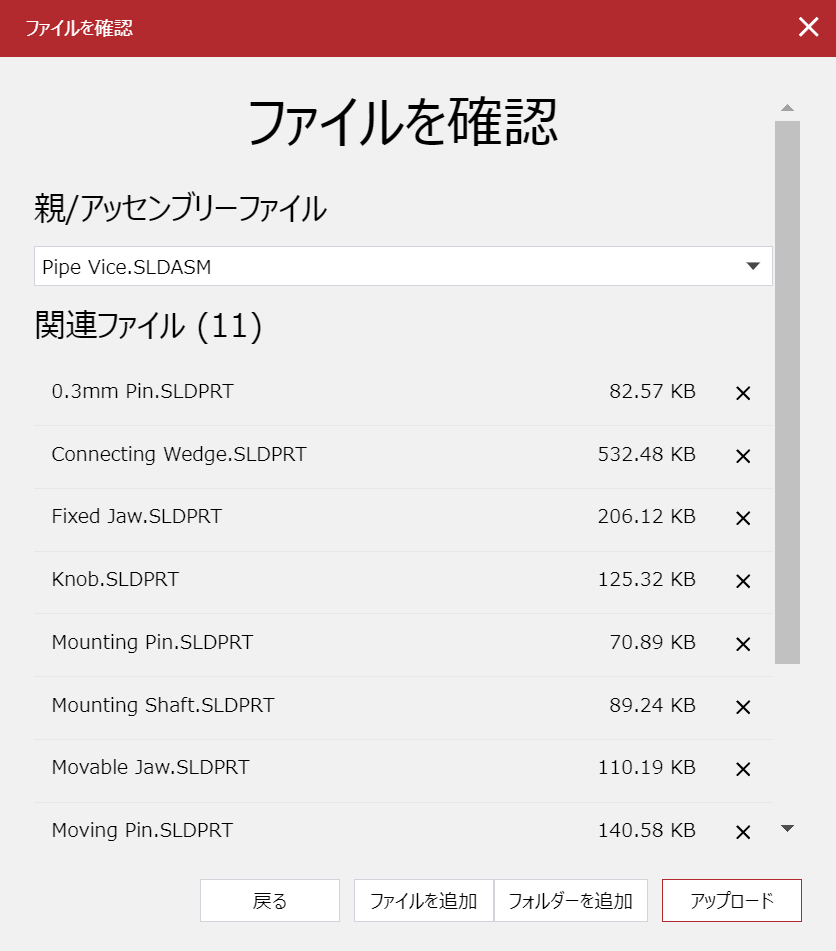

でファイルを確認するポップアップダイアログボックス：

1. ファイルを確認する。

2. 必要に応じて、不足しているファイルを追加する。

3. 必要に応じて、余分なファイルを削除する。

4. 完了したら、 アップロード

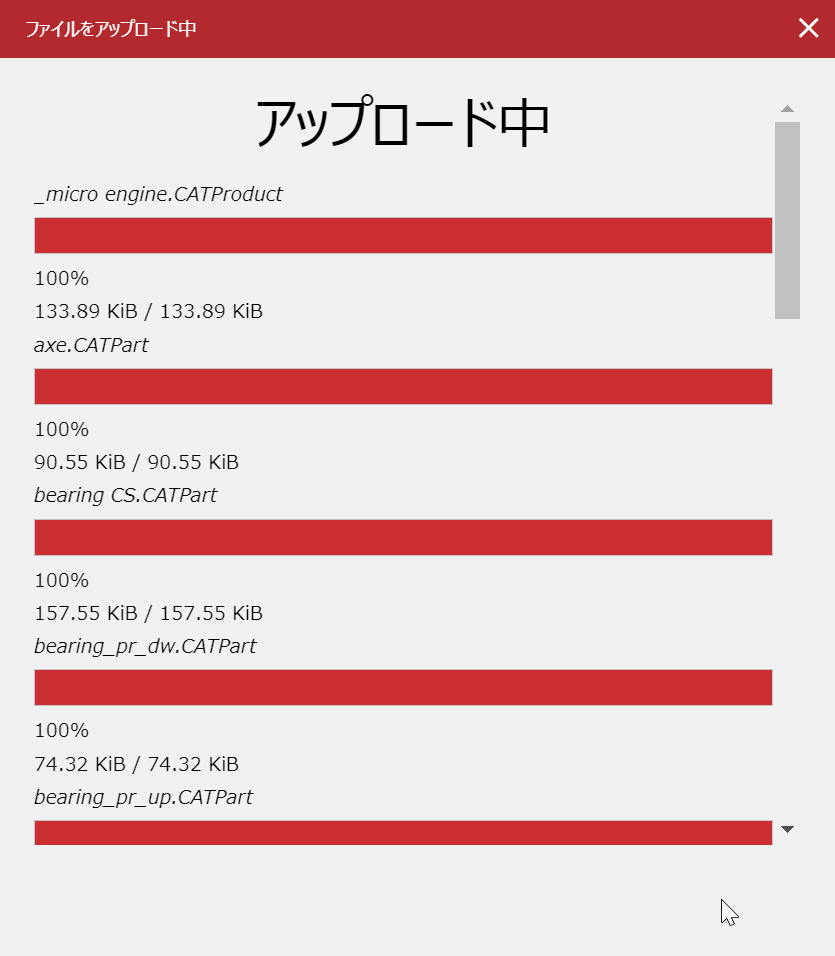

ファイルのアップロードダイアログボックスがポップアップし、各ファイルのアップロードの進行状況が表示される。

ファイルのアップロードが完了すると、 インポートオプションダイアログボックスが表示される。

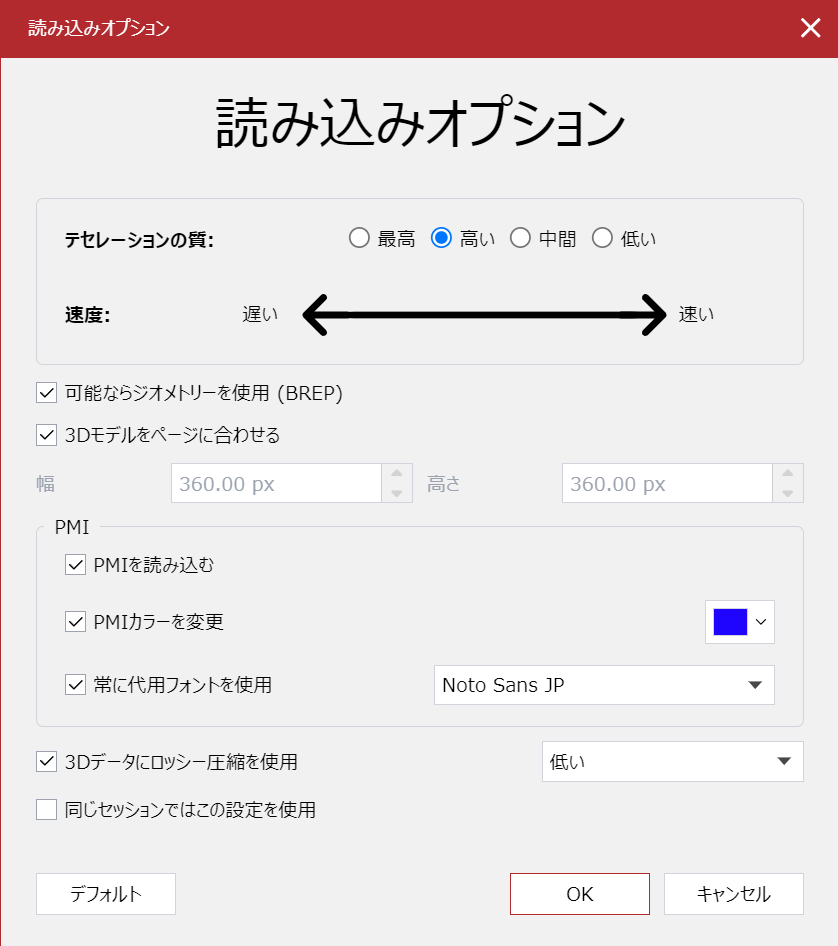

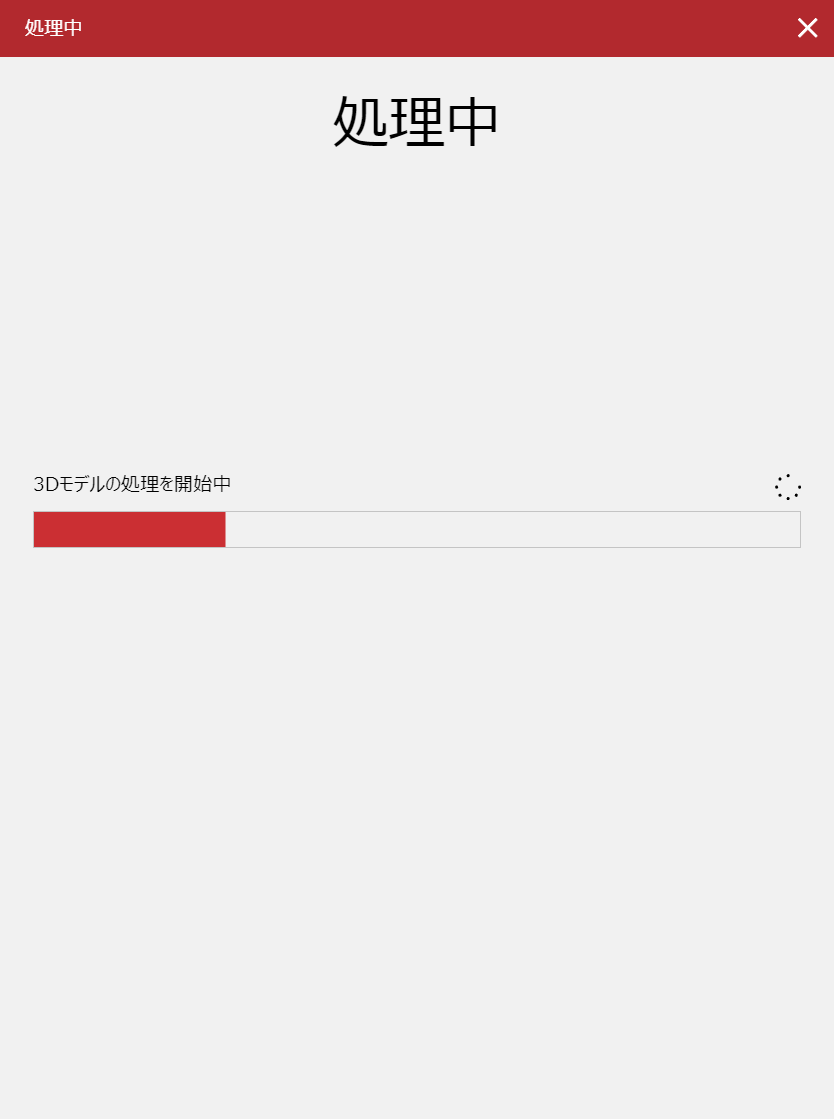

でインポートオプションポップアップダイアログボックスで、3Dモデルのインポートプロパティを設定し、 OK処理中ダイアログボックスがポップアップし、3Dモデル処理の進行状況が表示される。

3Dモデルが処理されると、 処理中ポップアップダイアログが消え、3Dモデルがインポートオプション現在のページの現在のレイヤー上のポップアップダイアログボックス。
