寸法の追加

形状、ベクター描画、画像、3Dモデルなど、あらゆるオブジェクトに測定寸法を追加できます。

オブジェクトに寸法を追加する

オブジェクトに寸法を追加するには:

に移動する寸法のパネル挿入リボンタブ。

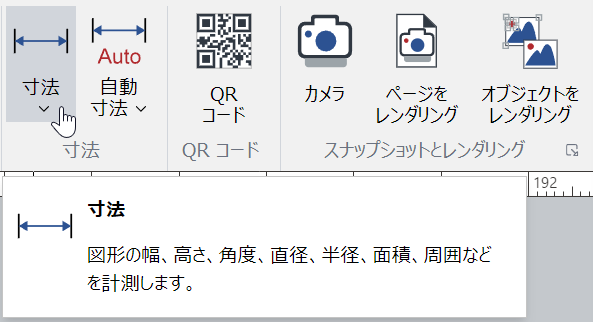

メニューボタン上の「寸法」をクリックする。

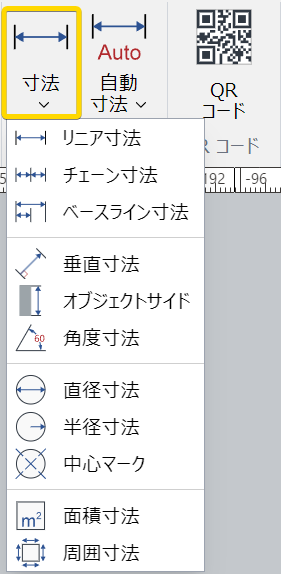

寸法オプションを寸法メニュー。

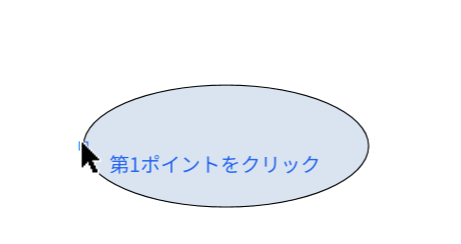

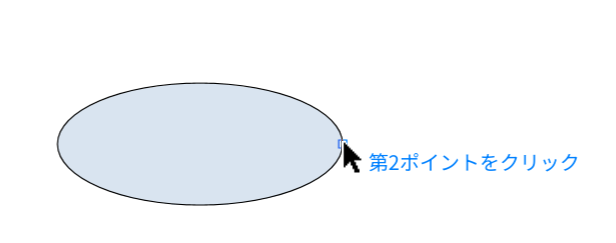

寸法ツールチップに続いて寸法を追加するオブジェクト上の点をクリックする。

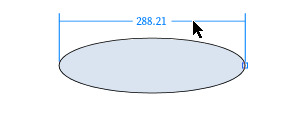

カーソルを合わせて寸法位置を調整する。

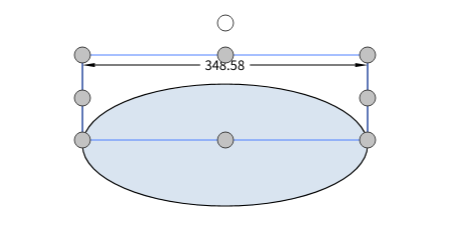

をクリックして寸法を作成する。

形状に標準寸法を追加する

形状に標準セットの寸法を追加するには:

寸法の標準セットを追加するシェイプを選択する。
に移動する寸法のパネル挿入リボンタブ。

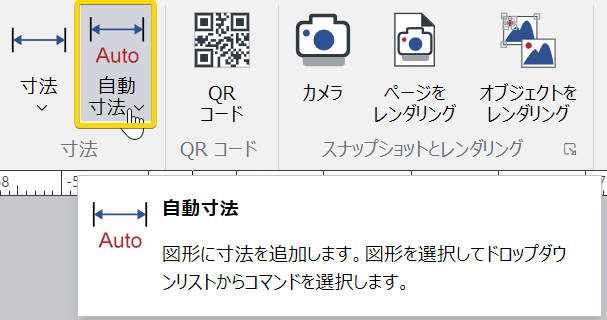

メニューボタン上の「自動寸法作成」をクリックする。

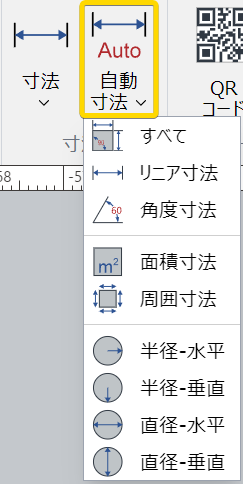

自動寸法作成メニュー上の「使用可能な標準寸法」オプションを選択する。
寸法が自動的に追加される

ビデオチュートリアルを参照

最終更新日: 2024年12月10日
