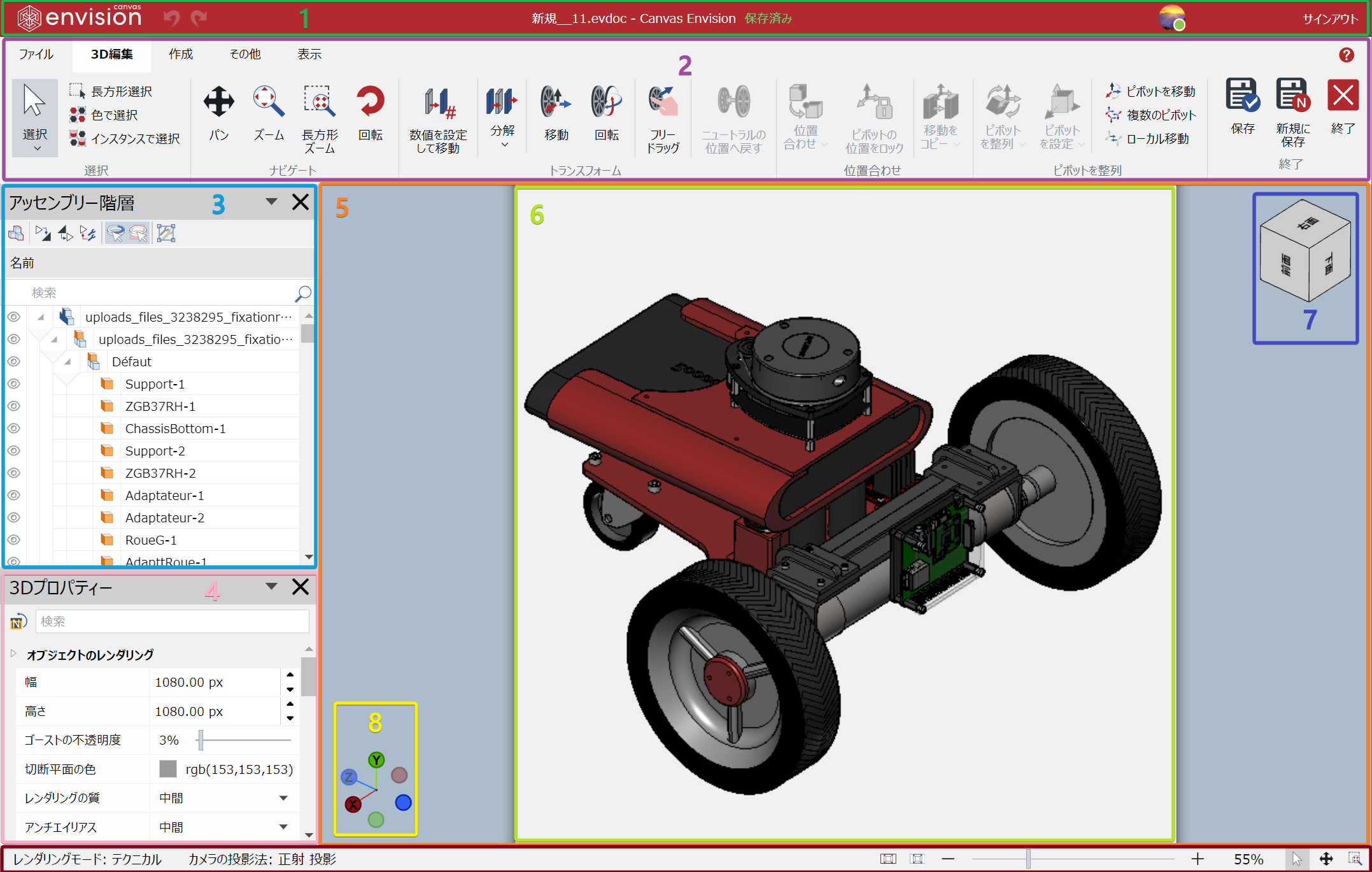

3D編集モードの画面構成

3D編集モードでは、Canvas Envisionクリエイター画面に次が含まれます。

1. 上部バー: ファイル機能とユーザーメニュー。

2. リボン: 主な編集機能とコントロール。

3. アセンブリツリーペイン: 3Dモデルパーツの構造。パーツを選択、選択解除、非表示、表示することができます。

4. 3Dプロパティーペイン: 色、不透明度など、選択したパーツのプロパティ。

5. ビューポート: 操作する3Dモデルのシーン。

6. ビュー境界: 任意のパーツを配置できるシーンの境界ボックス。




   境界の外側に表示された部分は、3D編集モードを終了した後、ページレイアウト領域に表示されません。

7. ナビゲーションキューブ: キューブをダブルクリックするか、自由にドラッグして、カメラを事前に設定された方向に回転させるコントロール。

8. 軸トライアド: トライアド(X、Y、Z)をダブルクリックするか、自由にドラッグして、カメラを事前に設定された方向に回転させるコントロール。

9. ステータスバー: 役に立つ情報とナビゲーションコントロールのインジケーター。
