スマートマウスの使用

スマートマウスは、オブジェクトを描画、編集、または整列するときに、カーソルを別のオブジェクト上の点に正確にスナップできるようにする描画補助機能です。Envisionインスタンスごとにオンまたはオフにすることができます。

スマートマウスを有効にする

スマートマウスを有効にするスマートマウスをオンにするには、次のいずれかを実行します。

をクリックする。スマートマウスを有効にするからスマートマウスのパネルレイアウトリボンのタブ。
を選択する。スマートマウスチェックボックスを選択し、表示して有効にするのパネル表示リボンのタブ。
プレスF9.

スマートマウスの使用

スマートマウスが有効になっていることを確認。
パス編集モードでオブジェクトまたはアンカーポイントを、スナップ先のターゲット拘束の方向にドラッグする。
スナップ先のターゲット拘束が表示されたら、マウスボタンを離す。インジケータが表示されたらすぐにオブジェクトを離すと、オブジェクトは検出された点にスナップする。

スマートマウスを無効にする

スマートマウスをオフにするには、次のいずれかを実行します。

をクリックする。スマートマウスを有効にするグレーでハイライトされたスマートマウスのパネルレイアウトリボンのタブ。
をクリアするスマートマウスチェックボックスを選択し、表示して有効にするのパネル表示リボンのタブ。
プレスF9スマートマウスが有効になっているとき。

スマートマウスの例

スナップタイプとしてベクターオブジェクトのアンカーポイントと中心が選択されます。移動したいオブジェクトの中心を検出し、正方形の右下のアンカーポイントに向かってドラッグします
アンカーポイントが検出されたら、マウスボタンを放します。円形オブジェクトの中心がそれにスナップします

ビデオチュートリアルを参照

スマートマウスの設定

リボンタブのスマートマウスパネルから[スマートマウスを設定する」をクリックする。
を選択する。スマートマウスをオンにするのチェックボックススマートマウスのオプションダイアログボックス。
必要に応じて他のオプションを設定する。
OKをクリックする。

スマートマウスのプロパティー

スマートマウスオプションポップアップダイアログには、設定用のスマートマウスの次のプロパティーが表示されます。

スマートマウスオン: 選択するとスマートマウスが有効になり、オフになるとスマートマウスが無効になります。このチェックボックスをオンにすると、次のプロパティーを変更できます。
スナップタイプインジケーターを表示: オブジェクトを選択したときにその上にカーソルを置くと、スナップポイントのインジケーターが表示されます。このチェックボックスをオンにすると、関連するオプションが有効になります。
インジケーターカラー: ポップアップカラーパレットからインジケーターの色を設定します。
インジケーターの種類:
インジケーターのみ: 選択したインジケーターの色の小さな円が表示されます。
シンボル付き: 選択したインジケーターカラーの小さな円がスナップタイプのシンボルとともに表示されます。
名前付き: 選択したインジケーターの色の小さな円がスナップタイプの名前とともに表示されます。
スナップ半径: スナップポイントが検出される前にマウスポインターがオブジェクトにどれだけ近づくかを定義する1～36のピクセル数。
スナップタイプ: スマートマウスのスナップタイプを有効または無効にします。線分の分割をオンにした場合、分割数を2～10の間で設定します。
すべて選択: すべての制約を有効にします。
クリア: すべての制約を無効にします。

スマートマウスのスナップタイプ

スマートマウススナップタイプ	スナップ先	例

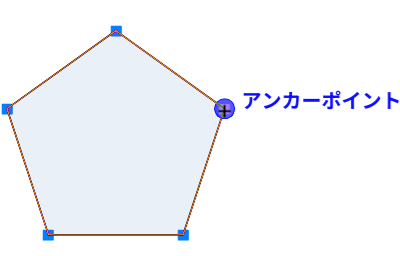

ベクトルオブジェクトのアンカーポイント	オープンパスの始点と終点を含む、ベクトルオブジェクト上の任意のアンカーポイント。
センター	線またはオブジェクトの中心。

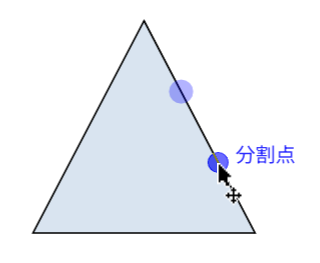

線分の分割	数値フィールドの値で割ったパスセグメント。例えば、値が3の場合、ポインタはパスセグメントの各1/3ポイントにスナップする。
エッジ	ベクトルオブジェクトの任意のエッジまたはパス。

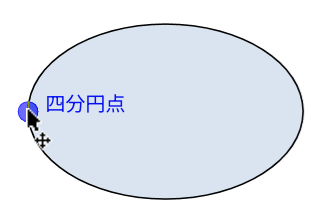

クオドラント	円、楕円、または円弧の4つの点：0°、90°、180°、および270°。

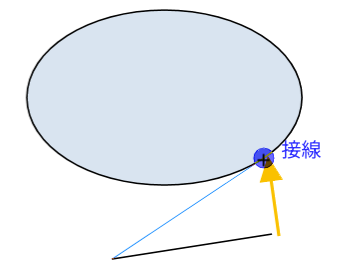

タンジェント	直線が接触するが交差しない円、楕円、円弧、またはベジェ曲線のエッジ。
垂直	直線セグメントの90°の角度。

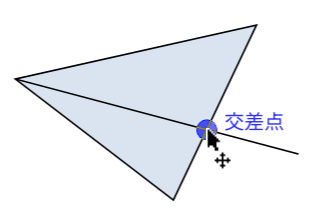

交差点	パスセグメントの幾何学的交点。

最終更新日: 2024年12月10日
